Wandelemente mit sichtbarer Befestigung

FischerFIREPROOF MW®

  • nicht brennbares Sandwichelement
  • Mineralwollkern (MIWO)
  • montagefertig geliefert
  • für Bauvorhaben mit hohen Anforderungen an den Brandschutz
  • maximale Elementlänge 18 m

Produktmuster anfordernarrow-gt

icon-url

Brandverhalten

A2-s1,d0 gem. EN 13501-1:2018 - nicht brennbar

icon-url

Kerndicke

von 60 - 300 mm

icon-url

Maximale Elementlänge

18 m

icon-url

Wämredurchgangskoeffizient

gem. EN 14509:2013

icon-url

Energy Saver

optionale DUO-Dichtung mit EPDM Dichtband

Dachelement mit sichtbarer Befestigung

FischerFIREPROOF MW®

Selbsttragende Sandwichelemente mit nichtbrennbarem Mineralwollkern (MiWo) für den Industrieleichtbau nach DIN EN 14509: 2013 mit sichtbarer Befestigung.

Für funktionale Gebäudehüllen eignen sich unsere FischerFIREPROOF MW® Sandwichelemente mit Mineralwollkern. Unsere FischerFIREPROOF MW® Elemente mit sichtbarer Befestigung bietet eine wirtschaftliche und nachhaltige Bauweise für horizontale und vertikale Fassadengestaltung. Die Mineralfasersandwichelemente FischerFIREPROOF MW® bestehen aus einem hochfesten, nicht brennbaren Mineralfaserkern und zwei Deckschichten aus oberflächenbeschichtetem Stahl. Unsere Elemente er-füllen damit die erhöhte Anforderung an Brandschutz. Das macht Sie ideal für Bauprojekte mit spezifischen Vorausset-zungen. Sie sind somit in der Lage, zuverlässigen Schutz für Gebäude und Personen zu bieten.

Ausführungen

FischerFIREPROOF MW® LITE

Unsere Elemente sind mit zwei unterschiedlichen Dämmkernen erhältlich. Die Standardausführung „Lite“ erzielt hervorragende U-Werte.

FischerFIREPROOF MW® SOLID

Der Dämmkern FischerFIREPROOF® MW „Solid“ wird verwendet, wenn der Schwerpunkt auf der Statik liegt. Durch den verwendeten Dämmkern sind große Stützweiten möglich.

Kernfeatures

Kombination aus attraktivem Design und hohe Wirtschaftlichkeit für den Industrie- und Gewerbebau

  • FischerFIREPROOF MW Elemente bestehen aus einem hochfesten, nicht brennbaren Mineralfaserkern (MIWO).

  • Zwei Deckschichten aus oberflächenbeschichtetem Stahl sowie einem dazwischenliegenden Mineralwollkern (MIWO)..

  • Die Sandwichelement mit Miwo-Kern werden in Dicken von 60 bis 300 mm hergestellt.

  • Die Fertigelemente lassen sich einfach und schnell montieren.

  • Vertikale oder horizontale Montage möglich

  • Unsere Elemente erfüllen damit die erhöhte Anforderung an Brandschutz

double-icon

Intensiver Forschung

Highlights

Dank unseres jahrzehntelangen Know-hows, präziser Ingenieurarbeit und enger Zusammenarbeit mit der RWTH Aachen bieten wir mit unseren eigens entwickelten Produktmerkmalen herausragende technologische Werte und damit eine erstklassige Produktleistung. Unterschiedliche Dichtungs- und Fugenvarianten wurden speziell entwickelt, um diversen Anforderungen von Bauprojekten gerecht zu werden und individuelle Kundenwünsche in Bezug auf Effizienz und Nachhaltigkeit zu erfüllen.

Ein sicheres Handling unserer Produkte

Handling

Die FischerFIREPROOF MW® Sandwichelemente werden als Standart mit Außenschale (A-Seite) nach oben verpackt (Verpackungstyp A/A). Die Sandwischelemente in den Dicken D100 und D120 werden immer verschachtelt verpackt. (Verpackungstyp A/B). Für die Montage der FischerFIREPROOF MW® Sandwichelemente empfehlen wir daher die Montage mit Saugnapftraversen (VIAVAC, Wirth oder Aero Lift ). Beim Be- und Entladen ist darauf zu achten, dass die Sandwichelemente nicht überlastet werden. Daher empfiehlt sich bei langen Elementen der Einsatz von Traversen.

Der Witterungsschutz der Sandwich-Elemente während der Lagerungs-und Bauphase ist zu gewährleisten um spätere Mängel auszuschließen. Stirn- und Längsfugen sind während der Montage gegen Witterung zu schützen.

double-icon
double-icon

Oberste Priorität

Brandschutz

Seit den 1960er Jahren haben sich Sandwich-Elemente als Standardbauweise im Industrie- und Gewerbebau etabliert. Seit den 1990er Jahren werden vor allem Sandwich-Elemente mit Mineralwollkern aufgrund ihrer Brandschutzeigenschaften immer beliebter. Die Muster-Industriebau-Richtlinie (MIndBauRL) regelt den Brandschutz von Industriebauten, einschließlich Feuerwiderstandsfähigkeit, Brandverhalten von Baustoffen, Größe des Brandabschnitts, Anordnung der Rettungswege und wirksame Löscharbeiten. Industriebauten, die dieser Richtlinie entsprechen, erfüllen die Schutzziele der Musterbauordnung (MBO). Dies erleichtert Bauherren, Entwurfsverfassern und Fachplanern die Planung und den Behörden die Beurteilung und Genehmigung von Industriebauten, da Erleichterungen oder Abweichungen von den geltenden Brandschutzvorschriften nicht für jeden Einzelfall nachgewiesen werden müssen.

Brandwände und angrenzende Fassadenbauteile

Die Industriebau-Richtlinie ist eine Verordnung, die den Brandschutz von Gebäuden regelt, die häufig mit Sandwich-Elementen errichtet werden. Einige Bestimmungen dieser Richtlinie sind identisch mit denen der Musterbauordnung (MBO) und Landesbauordnung (LBO). Das Hauptziel dieser Richtlinie ist es, Mindestanforderungen an den Brandschutz von Industriebauten festzulegen.

Ein spezifischer Abschnitt der MIndBauRL, nämlich 5.10.3, legt fest, dass geeignete Maßnahmen ergriffen werden müssen, um eine Brandübertragung auf andere Brandabschnitte und Brandbekämpfungsabschnitte zu verhindern. Dazu gehören beispielsweise vorstehende Teile der Brandbekämpfungsabschnitte oder nichtbrennbare Außenwandabschnitte. Es wird auch erwähnt, dass nur Mineralwoll-Sandwich-Elemente diese Anforderungen erfüllen können.

Insgesamt ist die Industriebau-Richtlinie ein wichtiger Bestandteil für die Sicherheit von Industriebauten und trägt dazu bei, dass diese den geltenden Brandschutzvorschriften entsprechen.

Diese Anforderungen der Sandwich-Bauweise erfüllen unsere FischerTHERM® in Kombination mit unserem FischerFIREPROOF MW®. Die Elementfugen sind baugleich und lassen sich ohne weitere Maßnahme z. B. Adapter montieren.

Somit ist sichergestellt, dass Sie eine farbchargengleiche Fassade erhalten.

double-icon
double-icon

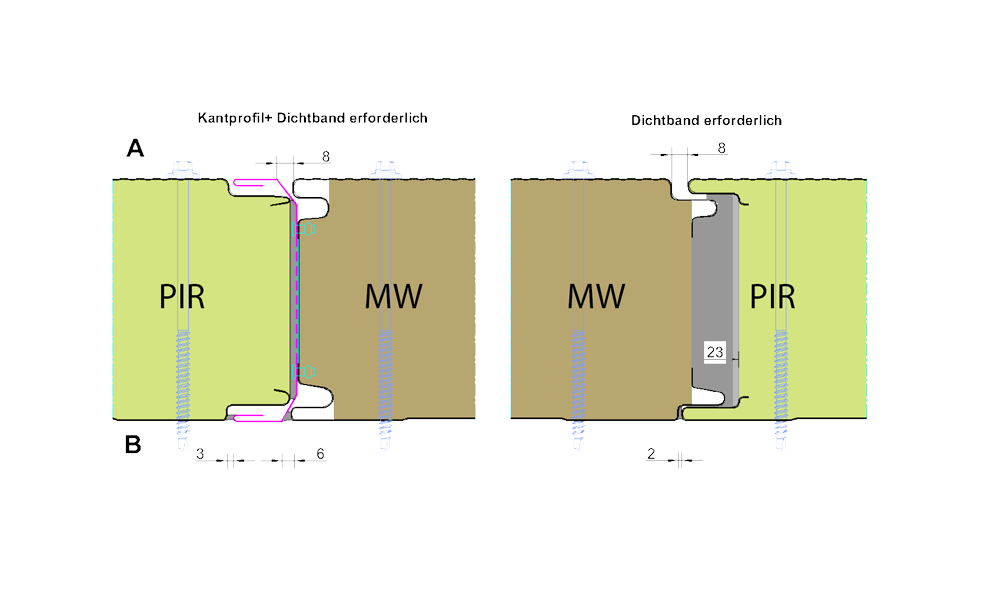

Kombinationsmöglichkeit MIWO mit PIR

Die Kombinationsmöglichkeit bei Brandbekämpfungsabschnitten unseres FischerFIREPROOF MW und Fischer-THERM erfordert einen Adapter und ein zusätzliches Dichtband. Weitere Details finden Sie auf unseren Websites. Bitte verwenden Sie für eine Bestellung das aktuelle Bestellformular im Downloadbereich unserer Website. Die Elementdicken 60 / 80 / 100 und 120 kommen für eine Kombinationsmöglichkeit in betracht.

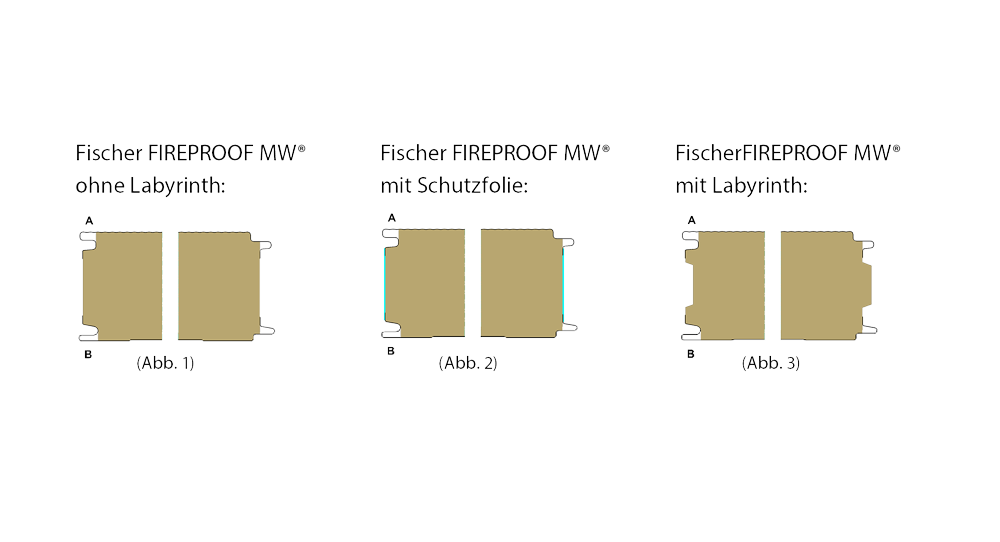

Fugenvarianten

Standardelemente werden in der Längsfuge ohne Labyrinth (Abb. 1) hergestellt. Auf Kundenwunsch kann optional eine zusätzliche Montageschutzfolie (Abb. 2) zwischen der Außen- und Innenschale angebracht werden. Diese dient als Wettere und Montageschutz bei offenen Bauwerksfugen während des Montagezeitraum.

Die optionale Labyrinth Fuge (Abb. 3) bei FischerFIREPROOF MW® Elementen dient zur Erhöhung der Feuerwiderstandklassen.

double-icon
double-icon

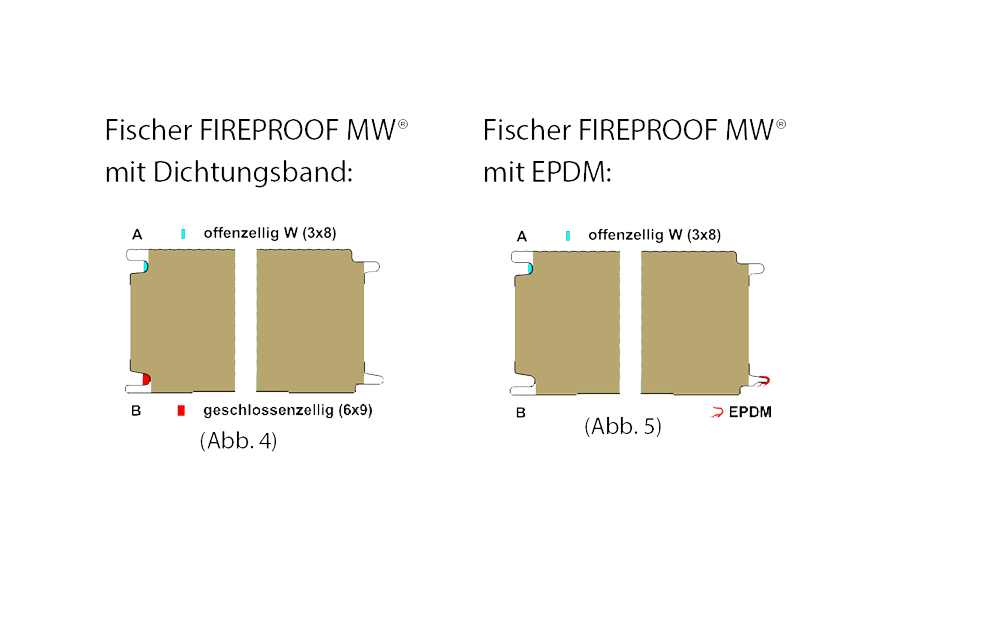

Dichtungsvarianten

Standardelemente werden in der Längsfuge mit werkseitigen Dichtbändern auf der A und B Seite (Abb. 4) versehen. Die klimatischen Bedingungen im Gebäudeinneren bei beheiztem Gebäude sind hierfür maßgebend. Grundsätzlich ist auf eine dampfdichte Verlegung der Paneele zu achten.

Die thermischen Eigenschaften der Wandelemente können durch die optionale verbaute EPDM-Dichtung (Abb. 5) auf der Innenseite (B Seite) noch weiter verbessert werden. Die EPDM Energy Saver Dichtung ermöglicht eine zusätzliche Energieeinsparungen von bis zu 10 Prozent.

FischerFIREPROOF MW® LITE

Der Lite-Kern (FFL01) bietet Fassadenelementen eine deutlich höhere Dämmleistung als herkömmliche Produkte.

  • Produktionslänge 2,0 - 18,0 m
  • Kurzlängen 0,5 - 2,0 m
  • Maximales Paketgewicht 3,5t
  • Pakethöhe 1,2 m

FischerFIREPROOF MW® D - LITE

Kernmaterial

  • Kern
  • Lite

    Oberflächenausführung

      • Seite A
        Seite B
      • M, V, L, E
        L, E

      Bleckdicke [mm]

        • Seite A
          Seite B
        • 0,6
          0,5

        Baubreiten

          • Standart
            Sonder
          • 1.100
            1.000

          D

          • 60

            D

            • 80

              D

              • 100

                D

                • 120

                  D

                  • 150

                    D

                    • 172

                      D

                      • 200

                        D

                        • 240

                          D

                          • 300

                            Technische Eigenschaften LITE

                            Eigenschaft

                            • Elementdicke (mm) (D)
                            • Gewicht (0,60/0,50) (kg/m²)
                            • Baustoffklasse des Dämmkerns (EN 13501-1)
                            • Feuerwiderstandsklasse (EN 13501-2)
                            • Wärmedurchgangskoeffizient U (W/m²K)
                            • Schalldämmwert (C; Ctr) dB (EN 14509)
                            • Wasserdurchlässigkeit (EN 14509)
                            • Verpackung (Lagen / Paket)

                              D

                              • 60
                              • 15,49
                              • A2-s1,d0
                              • NPD
                              • 0,698
                              • NPD
                              • NPD
                              • 18

                                D

                                • 80
                                • 17,49
                                • A2-s1,d0
                                • NPD
                                • 0,522
                                • NPD
                                • NPD
                                • 14

                                  D

                                  • 100
                                  • 19,49
                                  • A2-s1,d0
                                  • NPD
                                  • 0,419
                                  • NPD
                                  • NPD
                                  • 11

                                    D

                                    • 120
                                    • 21,49
                                    • A2-s1,d0
                                    • NPD
                                    • 0,351
                                    • NPD
                                    • NPD
                                    • 9

                                      D

                                      • 150
                                      • 24,49
                                      • A2-s1,d0
                                      • NPD
                                      • 0,281
                                      • NPD
                                      • NPD
                                      • 7

                                        D

                                        • 172
                                        • 26,69
                                        • A2-s1,d0
                                        • NPD
                                        • 0,246
                                        • NPD
                                        • NPD
                                        • 6

                                          D

                                          • 200
                                          • 29,49
                                          • A2-s1,d0
                                          • NPD
                                          • 0,212
                                          • NPD
                                          • NPD
                                          • 4

                                            D

                                            • 240
                                            • 33,49
                                            • A2-s1,d0
                                            • NPD
                                            • 0,177
                                            • NPD
                                            • NPD
                                            • 4

                                              D

                                              • 300
                                              • 39,49
                                              • A2-s1,d0
                                              • NPD
                                              • 0,141
                                              • NPD
                                              • NPD
                                              • 3

                                                FischerFIREPROOF MW® SOLID

                                                Der Solid-Kern (FFS02) bietet den Fassadenelementen bessere statische Werte und höhere Feuerwiderstandsklassen bei einer veränderten Dämmleistung.

                                                • Produktionslänge 2,0 - 18,0 m
                                                • Kurzlängen 0,5 - 2,0 m
                                                • Maximales Paketgewicht 3,5t
                                                • Pakethöhe 1,2 m

                                                FischerFIREPROOF MW® D - SOLID

                                                Kernmaterial

                                                • Kern
                                                • SOLID

                                                  Oberflächenausführung

                                                    • Seite A
                                                      Seite B
                                                    • M, V, L, E
                                                      L, E

                                                    Bleckdicke [mm]

                                                      • Seite A
                                                        Seite B
                                                      • 0,6
                                                        0,5

                                                      Baubreiten

                                                        • Standart
                                                          Sonder
                                                        • 1.100
                                                          1.000

                                                        D

                                                        • 60

                                                          D

                                                          • 80

                                                            D

                                                            • 100

                                                              D

                                                              • 120

                                                                D

                                                                • 150

                                                                  D

                                                                  • 172

                                                                    D

                                                                    • 200

                                                                      D

                                                                      • 240

                                                                        D

                                                                        • 300

                                                                          Technische Eigenschaften SOLID

                                                                          Eigenschaft

                                                                          • Elementdicke (mm) (D)
                                                                          • Gewicht (0,60/0,50) (kg/m²)
                                                                          • Baustoffklasse des Dämmkerns (EN 13501-1)
                                                                          • Feuerwiderstandsklasse (EN 13501-2)
                                                                          • Feuerwiderstandsklasse (EN 13501-2)
                                                                          • Wärmedurchgangskoeffizient U (W/m²K)
                                                                          • Schalldämmwert (C; Ctr) dB (EN 14509)
                                                                          • Wasserdurchlässigkeit (EN 14509)
                                                                          • Verpackung (Lagen / Paket)

                                                                            D

                                                                            • 60
                                                                            • 16,69
                                                                            • A2-s1,d0
                                                                            • NPD
                                                                            • 0,727
                                                                            • NPD
                                                                            • NPD
                                                                            • 18

                                                                              D

                                                                              • 80
                                                                              • 19,09
                                                                              • A2-s1,d0
                                                                              • NPD
                                                                              • 0,545
                                                                              • NPD
                                                                              • NPD
                                                                              • 14

                                                                                D

                                                                                • 100
                                                                                • 21,49
                                                                                • A2-s1,d0
                                                                                • NPD
                                                                                • 0,437
                                                                                • NPD
                                                                                • NPD
                                                                                • 11

                                                                                  D

                                                                                  • 120
                                                                                  • 23,89
                                                                                  • A2-s1,d0
                                                                                  • NPD
                                                                                  • 0,366
                                                                                  • NPD
                                                                                  • NPD
                                                                                  • 9

                                                                                    D

                                                                                    • 150
                                                                                    • 27,49
                                                                                    • A2-s1,d0
                                                                                    • NPD
                                                                                    • 0,2963
                                                                                    • NPD
                                                                                    • NPD
                                                                                    • 7

                                                                                      D

                                                                                      • 172
                                                                                      • 30,13
                                                                                      • A2-s1,d0
                                                                                      • NPD
                                                                                      • 0,257
                                                                                      • NPD
                                                                                      • NPD
                                                                                      • 6

                                                                                        D

                                                                                        • 200
                                                                                        • 33,49
                                                                                        • A2-s1,d0
                                                                                        • NPD
                                                                                        • 0,222
                                                                                        • NPD
                                                                                        • NPD
                                                                                        • 5

                                                                                          D

                                                                                          • 240
                                                                                          • 38,29
                                                                                          • A2-s1,d0
                                                                                          • NPD
                                                                                          • 0,185
                                                                                          • NPD
                                                                                          • NPD
                                                                                          • 4

                                                                                            D

                                                                                            • 300
                                                                                            • 45,49
                                                                                            • A2-s1,d0
                                                                                            • NPD
                                                                                            • 0,148
                                                                                            • NPD
                                                                                            • NPD
                                                                                            • 3

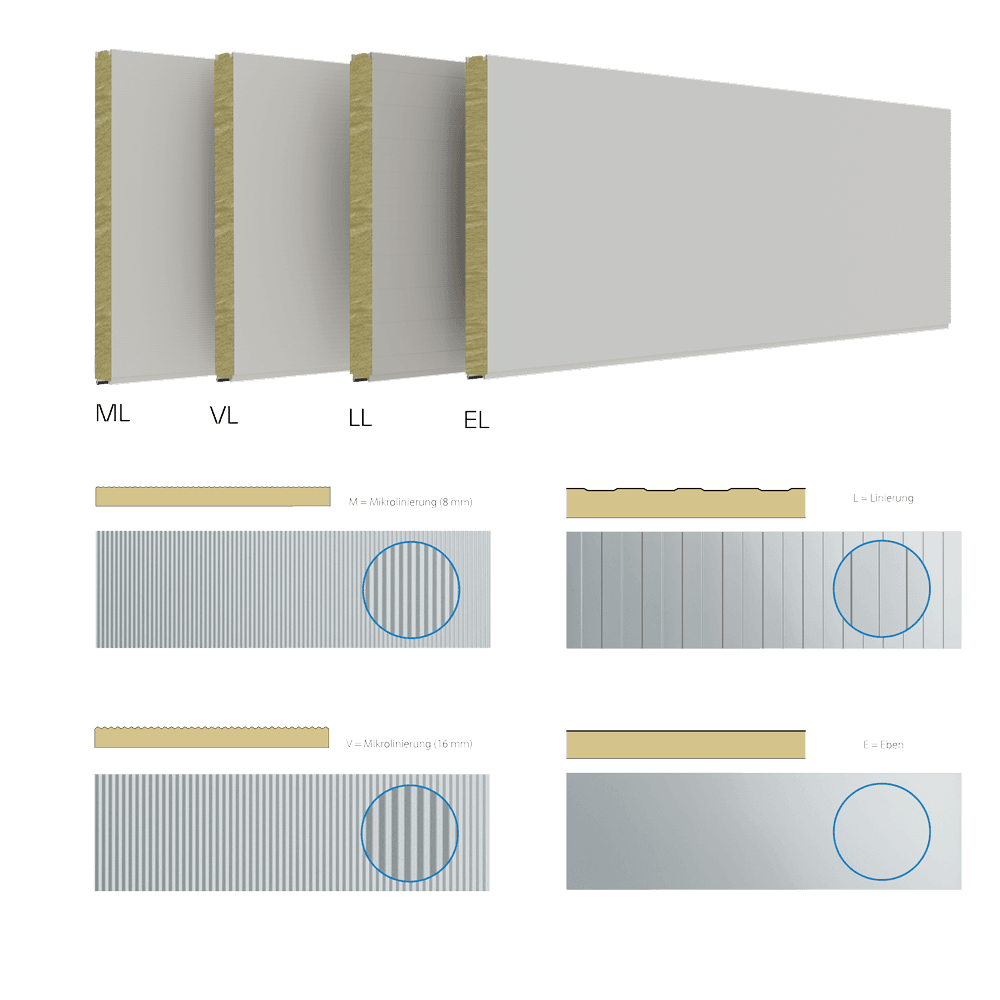

                                                                                              Oberflächenausführungen der Deckschalen

                                                                                              LINIERUNGEN

                                                                                              Fischer Profil bietet eine große Auswahl an Elementtypen für Wände und Dächer, die entweder Standardfugen oder verdeckte Fugen aufweisen. Darüber hinaus stehen verschiedene Oberflächenausführungen (Linierungen und Beschichtungen) zur Verfügung, um so architektonische Projektanforderungen zu erfüllen und Gestaltungsmöglichkeiten zu erweitern.

                                                                                              So können Sie sicher sein, dass alle individuellen Anforderungen Ihres Projekts erfüllt werden.

                                                                                              A-Seite (Außenschale):

                                                                                              Mikrolinierung - M (M 8)
                                                                                              Mikrolinierung - V (V 16) Linierung - L (L 52) Eben – E

                                                                                              B-Seite (Innenschale):

                                                                                              Linierung – L (L 52)
                                                                                              Eben – E

                                                                                              double-icon

                                                                                              Dauerhafter Schutz für die Wandelemente

                                                                                              BESCHICHTUNG

                                                                                              Je nach atmosphärischer Beanspruchung stehen unterschiedliche Beschichtungssysteme zur Auswahl. Sie bestehen zumeist aus einem metallischen Überzug und einer organischen Beschichtung. Hierdurch wird ein hoher Korrosionsschutz, eine beständige Ästhetik und ein breites Spektrum verfügbarer Farbtöne gewährleistet.

                                                                                              Wir bieten eine Vielzahl an Standardbeschichtungen und Beschichtungssystemen an: Colorcoat Prisma®, Colorcoat HPS200 Ultra®, Colorcoat HPS200 Ultra® und Colorcoat Prisma® sind hochleistungsfähige Stahlprodukte, die sich ideal für Industrie- und Gewerbegebäude eignen. Colorcoat HPS200 Ultra® bietet hervorragenden Korrosionsschutz und perfekt geschützte Schnittkanten, während Colorcoat Prisma® dank seiner hochmodernen Dreischicht-Fertigungstechnologie eine optimale UV-Beständigkeit und europäische Spitzenwerte im Korrosionsschutz bietet.

                                                                                              double-icon
                                                                                              double-icon

                                                                                              Garantie

                                                                                              Für alle Bestandteile der Gebäudehülle mit Colorcoat Prisma® und Colorcoat HPS200 Ultra®. Confidex® ist das Ergebnis von über 50-jähriger Erfahrung in der Beschichtungstechnologie und der Produktentwicklung. Die Garantie gilt ab dem Zeitpunkt der Produktregistrierung.

                                                                                              Garantien von anderen Herstellern bandbeschichteter Stahlprodukte haben oft eine kürzere Laufzeit, sind undeutlich beschrieben und enthalten viele Ausschlussklauseln. Confidex® hingegen ist klar und deutlich formuliert und garantiert die komplette Instandsetzung, sollte der unwahrscheinliche Fall einer defekten Beschichtung auftreten. Somit bietet die Confidex® Garantie dem Gebäudebesitzer ein Höchstmaß an Sicherheit.

                                                                                              Download

                                                                                              • Fischer-Fireproof-MW_BS_07-24.pdf

                                                                                                PDF (15.43 kB)

                                                                                                download-icon

                                                                                              • FischerProfil_FischerFIREPROOF-MW.pdf

                                                                                                PDF (1.17 kB)

                                                                                                download-icon

                                                                                              • Technisches-Datenblatt-FischerTHERM-plus_2020.08.pdf

                                                                                                PDF (597 B)

                                                                                                download-icon

                                                                                              • Weitere Downloads

                                                                                                ()

                                                                                                download-icon

                                                                                              Zubehör

                                                                                              Unser Ziel ist es, Ihnen ein zufriedenstellendes Ergebnis zu ermöglichen. Deshalb bieten wir Ihnen nicht nur hochwertiges Material, sondern auch das passende Zubehör für Ihr Bauprojekt. Vertrauen Sie auf unsere langjährige Erfahrung und lassen Sie sich von unserem professionellen Team beraten.

                                                                                              Die Bestellung von Standard-Kantprofilen ist denkbar einfach: Sie benötigen lediglich die Bestell-Nummer (FI-Nummer) aus unserer Broschüre, ohne jegliche Skizzen. Unsere Standard-Kantprofile zeichnen sich durch ihre gängigen Blechdicken und Zuschnitte aus. Wenn Sie jedoch individuelle Anforderungen haben, fertigen wir gerne Sonder-Kantprofile nach Ihren Wünschen an.

                                                                                              Für die Bestellung von Sonder-Kantprofilen benötigen wir Skizzenblätter, die Sie entweder in unserem Fischer Profil E-Shop per touchbasierter Freihandeingabe oder per Maus erstellen können. Unser E-Shop steht Ihnen 365 Tage im Jahr rund um die Uhr zur Verfügung.

                                                                                              Im Downloadbereich steht ein Link zu unserem Kanteilprofile und Zubehör - Katalog für Sie bereit.

                                                                                              double-icon
                                                                                              double-icon

                                                                                              Fischer Profil E-Shop

                                                                                              • Zeit sparen mit digitalem Kantprofil-Konfigurator.
                                                                                              • Einfache Online-Kalkulation und Bestellung von individuellen Kantprofilen.
                                                                                              • Intuitive Benutzeroberfläche, schnelle Visualisierungen, Materialauswahl und persönliches Profilarchiv für wiederkehrende Projekte.

                                                                                              Registrieren Sie sich jetzt und profitieren Sie von flexibler Kalkulation - überall und jederzeit! Der E-Shop bietet eine Vielzahl von Standard-Kantprofilen aus dem Fischer Sortiment sowie zukünftig auch Befestigungsmaterial, Dichtbänder und Profilfüller im Konfigurator. Nutzen Sie den integrierten Online-/Offline-Modus, um Kantprofile vor Ort zu skizzieren und später zu bestellen, auch ohne Internetverbindung. Das persönliche Profilarchiv erleichtert die Bestellphase bei wiederkehrenden Projekten und ermöglicht einen einfachen Kostenvergleich. Bei Fragen oder Unterstützungsbedarf steht Ihnen das Team von Fischer Profil gerne zur Verfügung. Kontaktieren Sie uns einfach per E-Mail oder über unser Kontaktbereich.

                                                                                              Arbeiten Sie mit dem Fischer Profil E-Shop und optimieren Sie die Kalkulation Ihrer Kantprofile - jederzeit und überall!
